Les centres de données modernes intègrent une densité thermique et électrique massive dans une empreinte physique réduite. Les méthodes de test traditionnelles créent souvent des crises de chaleur localisées dans ces environnements. Les gestionnaires d’installations sont confrontés à un défi d’ingénierie difficile. Ils doivent valider les infrastructures électriques de grande capacité telles que les systèmes UPS, les générateurs de secours et les unités de distribution de liquide de refroidissement (CDU). Il est difficile de faire cela sans surcharger les systèmes CVC des installations. L"emballement thermique lors de la mise en service présente de graves risques pour les équipements environnants. Pourtant, des tests rigoureux restent le seul moyen de garantir la fiabilité à long terme de ces systèmes de sauvegarde critiques.
Entrez dans le banc de charge refroidi par liquide . Cet équipement représente une évolution nécessaire pour les tests d’infrastructures haute densité. Il fournit une méthode contrôlée, mesurable et sécurisée pour l’application de charges électriques. Au lieu de recourir à l’air pulsé, il dissipe la chaleur résultante via la dynamique des fluides. Vous pouvez valider en toute sécurité les systèmes électriques tout en maintenant les températures ambiantes stables. Les lecteurs apprendront comment ces systèmes fonctionnent, où ils s'intègrent dans une mise en service moderne et comment les évaluer pour un déploiement en toute sécurité.
Efficacité du transfert de chaleur direct : les bancs de charge refroidis par liquide utilisent la conductivité thermique supérieure des fluides (eau, mélanges de glycol ou liquides de refroidissement spécialisés) pour éliminer la chaleur de manière exponentielle plus rapidement que leurs équivalents refroidis par air, réduisant ainsi considérablement l"empreinte physique de l"équipement de test.
Critique pour la validation CDU et haute densité : ces systèmes sont essentiels pour tester les unités de distribution de liquide de refroidissement (CDU) en rack et l"infrastructure de refroidissement directe sur la puce avant le déploiement informatique en direct.
L"atténuation des risques est primordiale : la sélection d"une unité nécessite une évaluation stricte des systèmes de protection multicouches, une surveillance intelligente des fuites, la compatibilité des liquides de refroidissement et une télémétrie en temps réel (débit, pression, température) pour éviter tout dommage à l"installation.
Conditions préalables en matière d"infrastructure : la mise en œuvre nécessite des boucles d"eau dans les installations existantes, des refroidisseurs externes ou des échangeurs de chaleur pour gérer la chaleur rejetée, déplaçant ainsi la charge du CVC vers la plomberie.
Table des matières

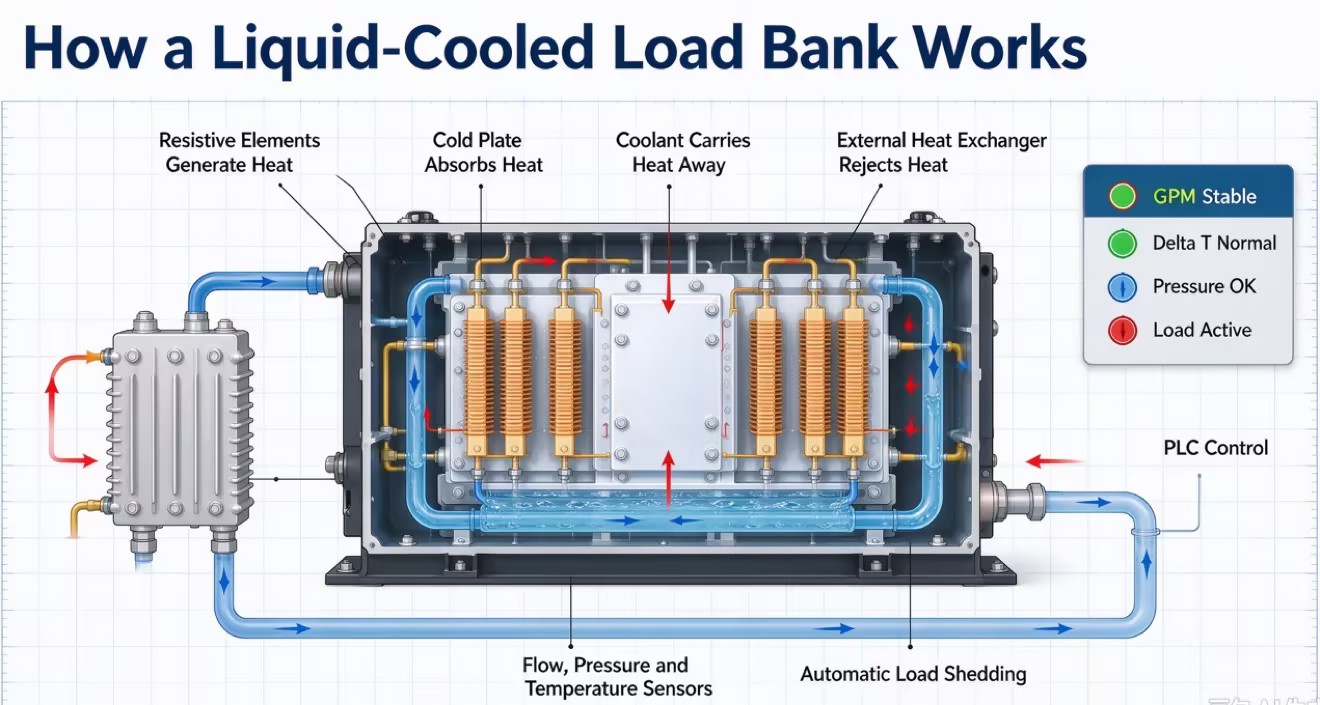

L'architecture interne repose sur un transfert de chaleur direct. Lorsque le courant électrique traverse des éléments résistifs, ceux-ci génèrent une chaleur intense. Dans les systèmes existants, des ventilateurs massifs forcent l'air ambiant à travers ces résistances pour empêcher la fusion. Un banc de charge refroidi par liquide abandonne complètement cette méthode. Au lieu de cela, les éléments résistifs sont directement immergés dans un fluide diélectrique ou reposent étroitement dans des plaques froides spécialisées. Lorsque l’énergie électrique se transforme en chaleur, le liquide en circulation absorbe instantanément cette énergie thermique. Les fluides possèdent une masse thermique nettement supérieure à celle de l'air. L’eau, par exemple, peut absorber près de 4 000 fois plus de chaleur qu’un volume égal d’air. Cette propriété physique permet au système d’extraire rapidement des charges thermiques massives sans augmenter la température ambiante environnante. Le fluide chauffé voyage ensuite à travers une boucle fermée vers un échangeur de chaleur externe ou une boucle d'eau d'installation pour son rejet final.
Le suivi précis des conditions de test nécessite une surveillance constante de la dynamique des fluides. Les opérateurs doivent suivre plusieurs mesures opérationnelles critiques pour garantir que l’équipement fonctionne en toute sécurité sous charge. Le système acquiert ces données en temps réel, permettant aux ingénieurs d"ajuster les paramètres à la volée.
Les débitmètres capturent les débits de liquide de refroidissement en gallons par minute (GPM) ou en litres par minute (LPM) à l"entrée.
Des transducteurs de pression surveillent les différences de pression (Delta P) à travers les collecteurs internes pour détecter les blocages.
Les capteurs de température suivent les gradients thermiques (Delta T) entre les conduites d"alimentation et de retour.
Les contrôleurs logiques programmables (PLC) traitent cette télémétrie en millisecondes.
Le délestage automatisé s’active si les débits descendent en dessous d’un seuil de sécurité, protégeant ainsi les éléments internes.
Les bancs de charge résistifs fonctionnent avec un facteur de puissance unitaire (1,0 PF), ce qui les rend adaptés à la simulation thermique et aux tests de capacité électrique de base. Les bancs de charge combinés résistifs-inductifs simulent des facteurs de puissance en retard, généralement 0,8 PF, pour évaluer les performances du générateur et de l"onduleur sous des charges réactives. Cependant, un équipement spécialisé est nécessaire pour reproduire les charges non linéaires et la distorsion harmonique.
Les bancs de charge refroidis par air libèrent de la chaleur directement dans l"environnement environnant, ce qui crée des défis dans les centres de données à haute densité. Une chaleur excessive, le bruit du ventilateur, un espace limité dans les allées et un débit d"air insuffisant peuvent affecter la sécurité des tests et les performances de refroidissement. Ces limitations deviennent plus importantes à mesure que la densité de puissance du rack augmente.
Les bancs de charge refroidis par liquide transfèrent la chaleur dans un circuit de refroidissement liquide, réduisant ainsi le rejet de chaleur dans les salles de serveurs et minimisant le bruit des ventilateurs. Ils sont particulièrement adaptés aux tests en rack haute densité, aux capacités CVC limitées et aux infrastructures de refroidissement directement sur les puces. La sélection doit prendre en compte la densité de puissance du rack, le débit du liquide de refroidissement, la capacité de refroidissement et la compatibilité des installations.
Fonctionnalité | Systèmes refroidis par air | Systèmes refroidis par liquide |
|---|---|---|
Méthode de rejet de chaleur | Air ambiant forcé via des ventilateurs à grande vitesse | Transfert direct vers les fluides circulants |
Empreinte physique | Grand, bloque souvent les allées des serveurs | Compact, s"adapte facilement aux racks informatiques standards |
Niveaux de bruit | Élevé (souvent supérieur à 85 dB) | Faible (bruit de pompe minimal) |
Capacité maximale du rack | Généralement limité à 30 kW - 50 kW | Évolue facilement de 100 kW à 200 kW+ |
Impact sur les installations | Souches CVC, risques d"alarmes incendie | Nécessite des boucles d"eau/refroidisseurs existants |

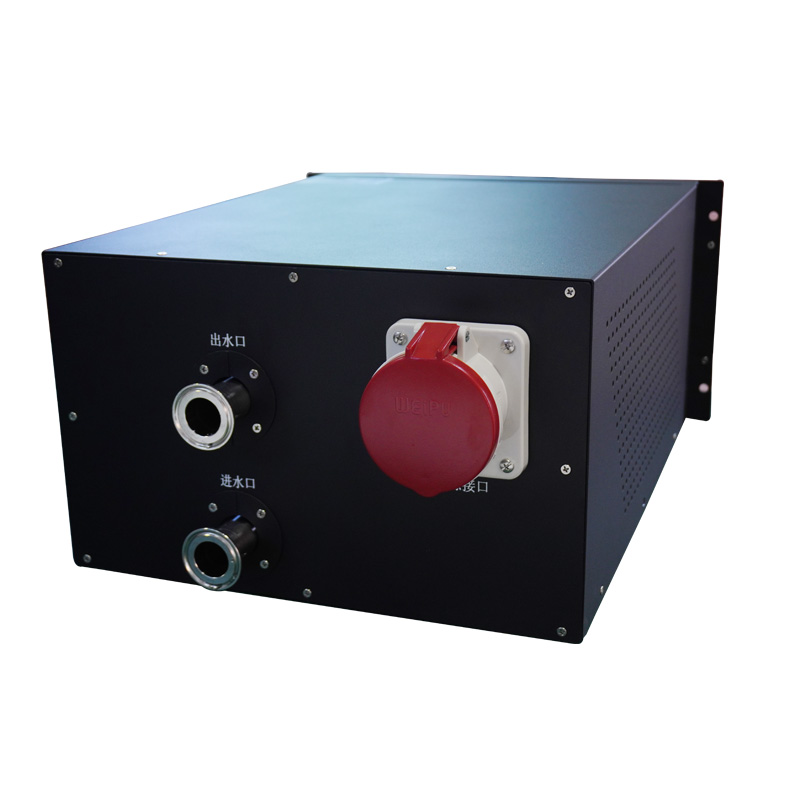

Le calcul haute performance repose en grande partie sur les unités de distribution de liquide de refroidissement (CDU). Vous devez valider ces unités avant d"installer du matériel informatique coûteux. Les bancs de charge refroidis par liquide montés en rack répondent exactement à cet objectif. Ils simulent la charge thermique des serveurs haute densité. Les ingénieurs équipent ces unités de plaques froides internes. Ils se connectent directement aux collecteurs de fluide CDU à l"aide de raccords rapides sans goutte de qualité industrielle. Les opérateurs peuvent ensuite valider les débits et la pression délivrée à pleine charge. Cela garantit que le CDU peut maintenir le Delta T requis dans tout le rack. Les tests révèlent des restrictions de débit, de l"air emprisonné ou des chutes de pression précoces. Cela évite une surchauffe catastrophique lorsque les serveurs réels sont mis en service. Au cours d"une séquence de mise en service typique, les techniciens augmenteront la charge de 25 % à 100 % de la capacité. Ils surveillent les pompes à vitesse variable du CDU pour s"assurer qu"elles démarrent correctement en réponse à la demande thermique accrue. Si le CDU ne parvient pas à fournir un débit adéquat à la charge de pointe, la télémétrie du banc de charge capturera le moment exact où le Delta T dépasse les limites acceptables, fournissant ainsi des données exploitables aux entrepreneurs en mécanique pour dépanner le système.
Les environnements de production à grande échelle nécessitent une validation massive de la puissance. Les unités à l’échelle d’une installation gèrent des capacités de 500 kW et plus. Vous ne pouvez pas rejeter autant de chaleur dans l’air ambiant à l’intérieur. Ces grands systèmes se connectent à une infrastructure de refroidissement externe. Le fluide chauffé se déplace vers une tour de refroidissement externe, un refroidisseur à sec ou une évacuation d'eau municipale. Cela permet de tester en continu et à pleine charge des systèmes UPS massifs et des générateurs de secours. La chaleur quitte entièrement le bâtiment. Les gestionnaires d'installations peuvent effectuer des tests d'endurance sur plusieurs jours sans stresser les systèmes de climatisation internes. Par exemple, un centre de données de niveau IV peut nécessiter un test de rodage continu de 48 heures pour un nouveau générateur de secours de 2 MW. Un banc de charge refroidi par liquide à l'échelle d'une installation peut absorber cette charge électrique massive et rejeter les 2 MW de chaleur qui en résultent directement dans la boucle d'eau glacée principale de l'installation ou dans une tour de refroidissement externe temporaire. Cette configuration élimine le besoin de garer d'énormes bancs de charge refroidis par air montés sur remorque dans le parking et de faire passer des centaines de pieds de câbles temporaires de gros calibre à travers les portes ouvertes des installations.
Les bancs de charge hybrides combinent des tests refroidis par air et par liquide dans une seule unité, ce qui les rend adaptés aux centres de données dotés d"une infrastructure de refroidissement mixte. Ils simulent les charges électriques et thermiques pour évaluer simultanément les systèmes de climatisation, de refroidissement direct sur puce et de refroidissement liquide. Cela permet de vérifier la capacité de refroidissement, le flux d"air et les performances du système avant le déploiement du serveur.
La compatibilité avec les liquides de refroidissement est essentielle pour un fonctionnement fiable des bancs de charge refroidis par liquide. Les fluides courants comprennent l"eau déminéralisée, les mélanges de propylène glycol, l"eau traitée et les fluides diélectriques techniques. Les acheteurs doivent vérifier la compatibilité de l"acier inoxydable, du cuivre, des joints et autres composants en contact avec le fluide pour éviter la corrosion, les fuites et les dommages à l"équipement.
Les systèmes de protection contre les fuites aident à prévenir les dégâts d’eau lors des tests de bancs de charge à proximité d’équipements électriques sensibles. Les fonctionnalités essentielles comprennent des plateaux de confinement, des capteurs d"humidité, une surveillance de la pression, des vannes d"isolement automatiques et une protection contre les arrêts électriques. Ces protections garantissent une mise en service sûre et réduisent le risque de panne du système de refroidissement.
La construction durable du banc de charge garantit des performances fiables lors de transports, d"installations et de tests fréquents. Des boîtiers robustes, des raccords rapides résistants aux fuites, des collecteurs renforcés et des composants résistants à la pression aident à résister aux connexions répétées et aux cycles thermiques, réduisant ainsi les besoins de maintenance et prolongeant la durée de vie de l"équipement.
La surveillance des données et l"intégration du système sont essentielles pour des tests et une mise en service précis des bancs de charge. Les unités modernes enregistrent les paramètres électriques, le débit du liquide de refroidissement et les données de température pour vérifier les performances de refroidissement. La compatibilité avec DCIM, BMS, Modbus TCP/IP ou SNMP permet une surveillance centralisée, une analyse des données et une documentation de mise en service efficace.
Un banc de charge refroidi par liquide est un outil spécialisé pour les environnements haute densité. Les tests liquide-liquide et CDU exigent cette technologie où le rejet de la chaleur ambiante est impossible. Il permet aux installations de valider les infrastructures électriques de manière sûre et précise. Les décideurs devraient commencer leur processus d"approvisionnement en auditant l"infrastructure de refroidissement existante de leur installation. Vous devez confirmer la disponibilité de l"eau glacée avant de spécifier une unité. Assurez-vous que les capacités de télémétrie de l"équipement correspondent à vos exigences en matière de documentation de mise en service.
Vérifiez les boucles d"eau existantes de votre installation pour confirmer les débits disponibles et la capacité de rejet de chaleur.
Consultez un ingénieur thermique pour vérifier la compatibilité des matériaux entre les fluides de votre installation et les pièces en contact avec le fluide de l"équipement.
Demandez des courbes de débit et de perte de charge spécifiques aux fabricants pour garantir l"alignement avec vos spécifications CDU.
Planifiez un audit du site pour déterminer la faisabilité de la plomberie et le tracé des conduites d"alimentation et de retour.
R : Ils sont fonctionnellement synonymes en termes d"application. Cependant, « refroidi par liquide » est un terme plus large. Il englobe les fluides diélectriques, les mélanges de glycol et les liquides de refroidissement techniques à faible concentration. « Refroidi par eau » implique spécifiquement l"utilisation d"eau d"installation traitée ou d"eau déionisée comme moyen de transfert de chaleur principal.
R : Oui. Alors que la plupart des unités standard refroidies par liquide sont purement résistives pour la simulation thermique et les tests de capacité, il existe des unités personnalisées. Les ingénieurs peuvent incorporer des éléments inductifs dans la conception. Cela permet d"effectuer des tests complets du facteur de puissance, nécessaires à la validation complète du générateur et de l"onduleur.
R : La sécurité des liquides de refroidissement dépend entièrement des spécifications du fabricant du CDU. Les fluides courants comprennent le PG25 (mélange de propylène glycol), l"eau déminéralisée ou des liquides de refroidissement spécifiques à faible concentration. Vous devez adapter le fluide aux matériaux mouillés pour éviter la corrosion galvanique et le tartre interne.
R : Ils utilisent une protection multicouche. Une bande d"humidité physique et des capteurs détectent l"accumulation de liquide dans le plateau de base. Simultanément, le logiciel surveille la boucle de fluide pour détecter les chutes de pression soudaines. Si une fuite est détectée, le système déclenche des vannes d"arrêt automatiques et abaisse instantanément la charge électrique.
R : Les unités en rack varient généralement de 20 kW à 100 kW pour simuler des serveurs haute densité. Cependant, les unités à l’échelle d’une installation peuvent gérer 500 kW ou plus. En mettant en réseau plusieurs unités en parallèle, les opérateurs peuvent étendre la capacité de test à plusieurs mégawatts.
R : Les centres de données modernes utilisent souvent des stratégies de refroidissement transitoires. Ils déploient à la fois des échangeurs de chaleur à porte arrière (ou refroidissement direct sur puce) et des unités CRAC traditionnelles. Un banc de charge hybride permet aux opérateurs d"appliquer une charge électrique et de valider simultanément les systèmes de refroidissement par air et par liquide.
