Le déploiement d’une infrastructure informatique haute densité telle que des clusters d’IA et des GPU liquide-à-puce nécessite une validation thermique rigoureuse. Précipiter ce processus sans valider complètement l’unité de distribution de liquide de refroidissement (CDU) et la boucle de refroidissement secondaire entraîne des risques opérationnels catastrophiques. Les exploitants d'installations ne peuvent pas compter sur les équipements informatiques de production pour la mise en service de niveau 4 et de niveau 5. L'utilisation de matériel en direct pour les tests initiaux du système introduit des risques inacceptables d'événements thermiques, de fuites de fluides et de retards importants dans les déploiements. Lorsqu'une boucle de refroidissement tombe en panne lors d'un test en direct, les dommages matériels et les temps d'arrêt qui en résultent font dérailler le lancement de l'ensemble de l'installation. L'écart entre la capacité théorique du CDU et les performances réelles doit être comblé avant de mettre en rack les serveurs de production. La solution nécessite le déploiement d'un banc de charge dimensionné avec précision pour les tests CDU . Cet équipement émule en toute sécurité les charges thermiques, la dynamique des fluides et les chutes de pression au niveau du rack. La simulation de charges de travail par étapes prépare l'ensemble du système de refroidissement aux réalités thermiques complexes des matrices en silicium et des matériaux d'interface thermique (TIM).
Faire correspondre la réalité de la boucle secondaire : un dimensionnement précis nécessite de refléter la chimie exacte du fluide (par exemple, PG25, eau traitée), les débits et les chutes de pression du système de refroidissement technologique (TCS) prévu.
La température d"approche est essentielle : le dimensionnement doit tenir compte de chaque kelvin de température d"approche, en commençant par l"eau la plus froide requise par les copeaux jusqu"à l"eau la plus chaude fournie par la boucle principale de l"installation.
Simuler au-delà de l"état stable : un banc de charge correctement spécifié pour les tests CDU doit être capable de simuler des charges transitoires, des charges de travail par étapes et des scénarios de basculement de redondance N+1.
Intégration de la télémétrie : une mise en service efficace nécessite des bancs de charge qui s"intègrent parfaitement aux systèmes de gestion du bâtiment (BMS) pour valider les réponses des vannes de régulation CDU et les courbes de pompe.
Table des matières
La mise en service du CDU nécessite de tester la capacité de la pompe, l"efficacité de l"échangeur de chaleur et la réponse du contrôle à pleine charge. Les ingénieurs vérifient la stabilité de la température, du débit et de la pression différentielle du liquide de refroidissement tout en surveillant le fonctionnement des vannes et les réglages de la pompe pour garantir des performances de refroidissement fiables.

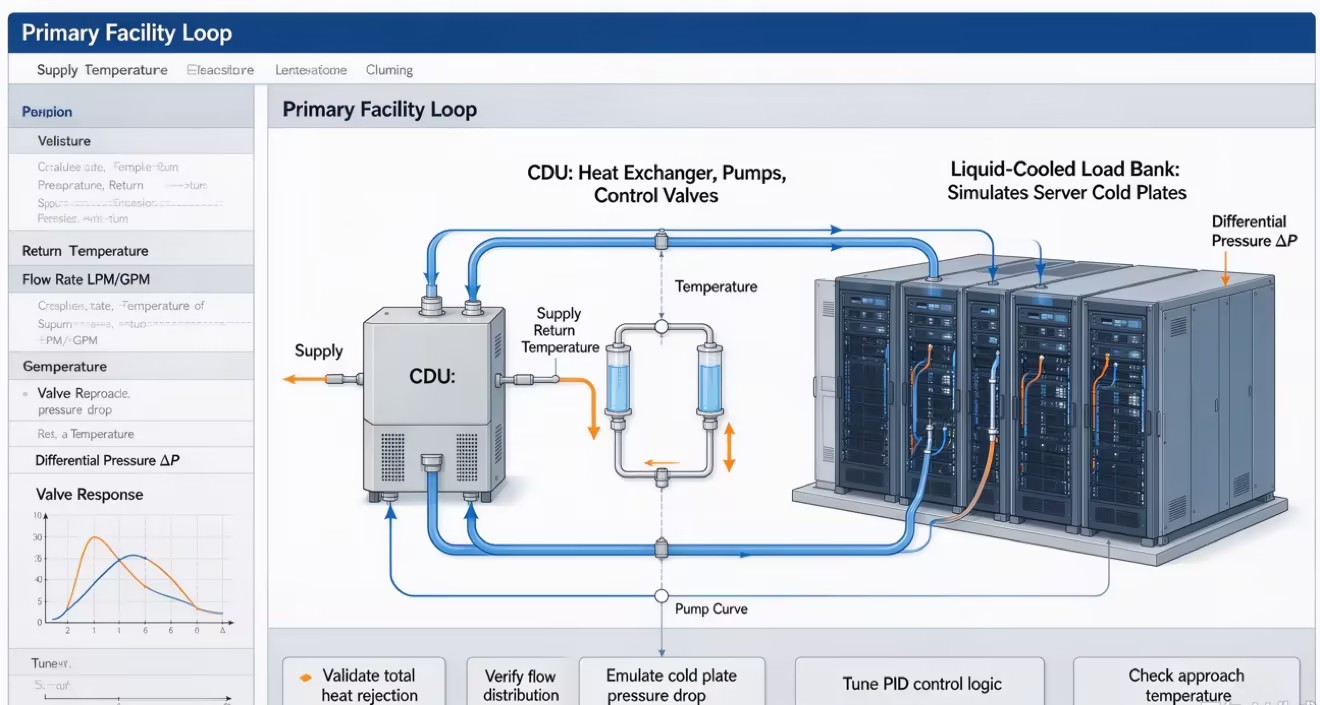

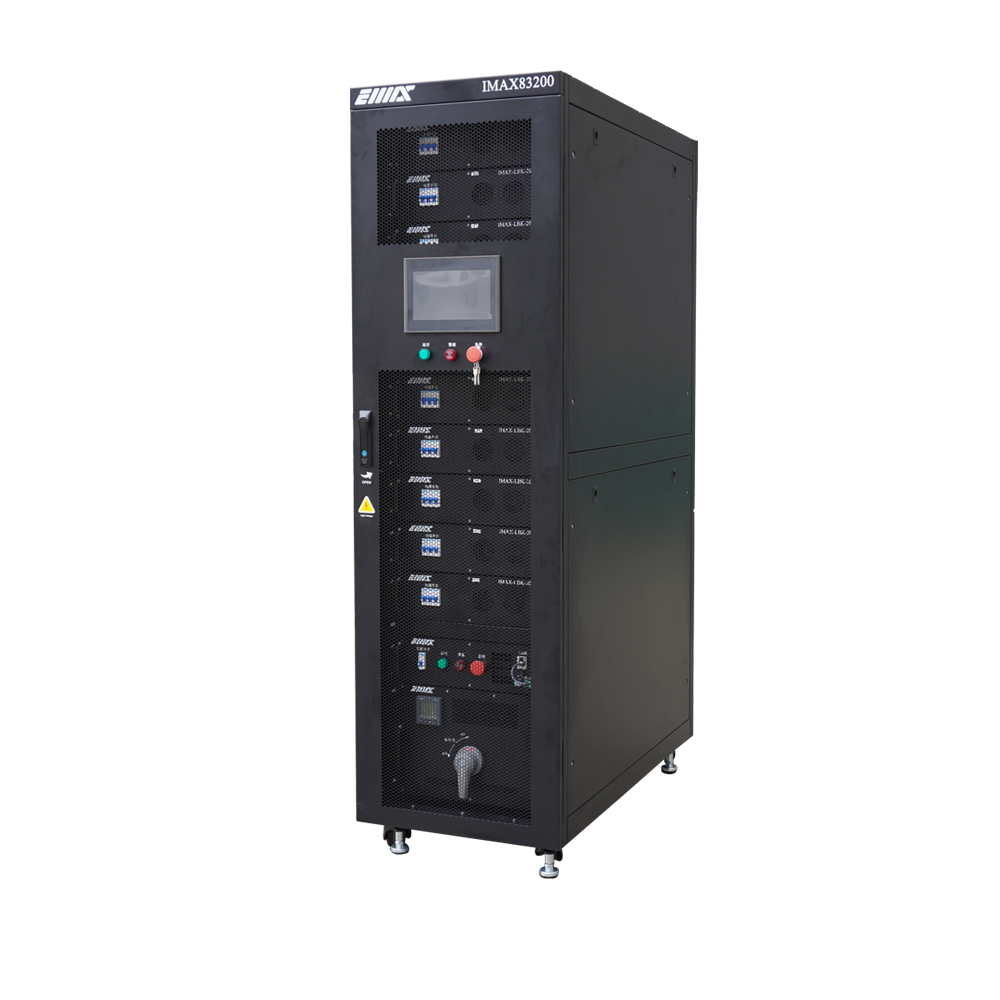

Un banc de charge refroidi par liquide remplace les serveurs de production pendant les tests en convertissant l'énergie électrique en chaleur et en la transférant directement dans la boucle fluide TCS. Cela permet aux ingénieurs de valider en toute sécurité les performances du CDU et d'optimiser la logique de contrôle avant le déploiement informatique en direct.
Le banc de charge vérifie également le chemin de refroidissement complet depuis le CDU jusqu"aux collecteurs de rack et aux déconnexions rapides. Les tests révèlent des problèmes potentiels tels qu"une perte de pression, un débit irrégulier, de l"air emprisonné ou des fuites, garantissant ainsi une distribution suffisante de liquide de refroidissement à toutes les positions du serveur pendant le fonctionnement.
Le calcul de la charge thermique totale requise implique de mapper la capacité nominale du CDU par rapport à la densité attendue du rack. Si une installation prévoit de déployer dix racks de 120 kW chacun, le CDU et l"appareil de test doivent gérer un minimum de 1,2 MW de rejet de chaleur. Vous devez dimensionner l’équipement de test pour qu’il corresponde ou dépasse légèrement cette puissance thermique maximale. Un léger dépassement de la puissance maximale offre une marge de sécurité, prouvant que l"échangeur de chaleur transfère la charge à l"eau de l"installation primaire sans goulot d"étranglement dans les pires scénarios.
Les ressources standard de l"industrie, telles que l"outil de dimensionnement Green Grid CDU, fournissent d"excellents calculs de base pour la température du fluide et le rejet total de chaleur. Ces outils aident les opérateurs à définir les besoins exacts en kW en fonction de la puissance thermique de conception (TDP) spécifique des GPU et CPU ciblés. Lors de l"établissement de ces lignes de base, tenez toujours compte de la chaleur ajoutée au fluide par les pompes secondaires elles-mêmes. La chaleur des pompes peut augmenter légèrement la demande totale de refroidissement, et l’ignorer conduit à une infrastructure de refroidissement sous-dimensionnée.
L’évolutivité future dicte les stratégies de sélection des équipements. Tester un CDU massif de 1,2 MW ne nécessite pas une seule unité de test monolithique. Les équipes des installations utilisent souvent des incréments modulaires de 100 kW ou 200 kW. Les unités modulaires en guirlande permettent de tester granulairement les positions individuelles des racks tout en prouvant collectivement la capacité totale du CDU central. Cette approche modulaire offre une flexibilité pour les extensions futures des installations et les différentes densités de racks dans différents halls de données.
Densité cible du rack (kW) | Nombre de racks par CDU | Charge thermique informatique totale (kW) | Capacité de test recommandée (kW) |
|---|---|---|---|
50 kW | 10 | 500 kW | 550 kW (10 % de marge) |
100 kW | 8 | 800 kW | 880 kW (marge de 10 %) |
150 kW | 10 | 1500 kW | 1650 kW (marge de 10 %) |
Le système de test doit correspondre au débit requis de la boucle de refroidissement pour valider avec précision les performances thermiques. Étant donné que les différents liquides de refroidissement ont des capacités thermiques différentes, les fluides tels que les mélanges de glycol peuvent nécessiter des débits plus élevés que l"eau pour éliminer la même quantité de chaleur. L"équipement de test doit s"aligner sur la courbe de la pompe CDU pour éviter de créer de faux résultats de performances causés par une résistance hydraulique excessive ou insuffisante.
L"équipement de test doit reproduire la résistance hydraulique des plaques froides réelles des serveurs. Si elles ne correspondent pas à la chute de pression attendue, les pompes CDU peuvent fonctionner dans des conditions irréalistes et ne pas démontrer la véritable capacité du système. Les vannes réglables permettent aux ingénieurs de simuler la résistance des plaques froides, de vérifier le contrôle de la pression différentielle et de confirmer que les pompes à vitesse variable répondent correctement dans des conditions de fonctionnement réelles.
La température d"approche mesure la capacité de l"échangeur thermique à transférer de l"énergie entre les boucles de refroidissement primaire et secondaire. Le système de test doit vérifier que le CDU peut maintenir la température d"alimentation en liquide de refroidissement requise dans des conditions de charge maximale. En simulant la demande thermique complète, les ingénieurs peuvent confirmer que les vannes de régulation et les échangeurs de chaleur répondent avec précision aux changements de température et maintiennent des performances de refroidissement stables.
L"équipement de test doit utiliser le même type de liquide de refroidissement que le système de refroidissement de production pour garantir des résultats précis. Les fluides tels que le PG25, l"eau traitée ou les fluides diélectriques ont des propriétés thermiques et hydrauliques différentes, affectant les performances de transfert de chaleur et de pression. L"utilisation d"un liquide de refroidissement incorrect peut produire des données de test trompeuses et ne pas représenter les conditions de fonctionnement réelles.
Les matériaux des bancs de charge doivent être compatibles avec la boucle de refroidissement de l"installation pour éviter la corrosion galvanique et la contamination des fluides. Les métaux incompatibles peuvent libérer des particules qui endommagent les pompes, les joints et les plaques froides. L"équipement de test doit utiliser des composants appropriés en acier inoxydable ou en polymère et être correctement rincé avant la connexion pour éviter d"introduire des contaminants dans le système.
Type de liquide de refroidissement | Demande principale | Matériaux mouillés requis | Facteur de risque de corrosion |
|---|---|---|---|
Eau traitée (PG25) | Refroidissement direct sur puce | Acier inoxydable 304/316, EPDM | Modéré (nécessite des inhibiteurs) |
Eau ultra pure (UPW) | Micro-canaux haute densité | Acier inoxydable 316L, PTFE | Élevé (solvant agressif) |
Fluide diélectrique | Immersion monophasée | Polymères compatibles, Viton | Faible (non conducteur) |
La sélection de la bonne configuration physique dépend fortement de la disposition des installations et des objectifs spécifiques de la phase de mise en service. Les unités en rangée ou montées en rack se glissent directement dans les racks EIA standard. Ces unités testent des collecteurs de racks spécifiques, des fouets de tuyaux et une distribution de débit localisée. Ils fournissent des données très granulaires sur le comportement des fluides au point exact de connexion des futurs serveurs, ce qui les rend idéaux pour identifier les restrictions de flux localisées.
À l’inverse, les unités au sol de grande capacité testent en masse la capacité totale des CDU à périmètre massif. Bien qu"ils ne testent pas les fouets de rack individuels, ils appliquent des charges thermiques massives (par exemple, 500 kW à 1 MW) à partir d"une seule empreinte. Les tests de CDU en rangée conçus pour distribuer le refroidissement sur plusieurs racks adjacents bénéficient souvent d"unités montées en rack. Les CDU à grand périmètre desservant des halls de données entiers fonctionnent plus efficacement lorsqu"ils sont testés avec des systèmes au sol haute capacité.
Type de configuration | Demande principale | Test de granularité | Considérations logistiques |
|---|---|---|---|
Monté en rack | Test des CDU en rangée, des collecteurs de rack et des fouets de tuyaux individuels. | Haut. Valide le débit et la chute de pression à la position spécifique du serveur. | Nécessite le stockage de plusieurs unités. Temps de configuration plus élevé mais données locales précises. |
Au sol | Tests en masse des CDU à grand périmètre et rejet de chaleur total de l"installation. | Faible. Valide la capacité totale de la boucle mais pas la distribution individuelle des racks. | Plus facile à mettre en place. Nécessite des tuyaux robustes et des connexions centrales. |
Les systèmes de bancs de charge modulaires offrent une flexibilité en permettant de combiner plusieurs unités pour différentes capacités de test. Ils sont idéaux pour les installations à grande échelle comportant plusieurs halls de données ou de futurs projets d"expansion. Les systèmes à capacité fixe sont plus simples et plus rentables pour des exigences de test uniques et spécifiques, mais offrent une évolutivité limitée.
Les bancs de charge modernes nécessitent des capacités avancées de contrôle et de communication. Les systèmes basés sur PLC utilisant des protocoles tels que Modbus TCP, BACnet/IP ou SNMP permettent l"intégration avec les contrôleurs BMS et CDU. L"enregistrement des données en temps réel permet de vérifier les réponses de charge, la précision des capteurs, le contrôle des vannes et les performances globales du système lors des tests de mise en service.
Le dimensionnement d"un banc de charge pour les tests CDU représente une équation d"ingénierie à plusieurs variables. Un dimensionnement précis nécessite une compréhension approfondie de la charge thermique totale, des débits précis, une émulation exacte des chutes de pression et une compatibilité chimique stricte des fluides. Ne pas prendre en compte l"une de ces variables entraîne un processus de mise en service incomplet, laissant l"installation vulnérable aux événements thermiques et aux pannes hydrauliques lors du déploiement de l"équipement informatique sous tension.
Lors de la présélection d"un fournisseur, donnez la priorité à la précision technique plutôt qu"à la capacité de base. L"équipement sélectionné doit correspondre exactement à la pression différentielle (ΔP) de vos plaques froides spécifiques. Il doit garantir la compatibilité des matériaux en contact avec le liquide de refroidissement choisi, offrir une intégration BMS pour la validation télémétrique et fournir une évolutivité modulaire pour s"adapter aux différentes densités de rack.
Exécutez les étapes suivantes pour finaliser votre stratégie de test :
Rassemblez toutes les fiches techniques de performances du CDU, en vous concentrant spécifiquement sur les courbes des pompes secondaires et la capacité maximale de l"échangeur de chaleur.
Obtenez les spécifications exactes des plaques froides informatiques auprès de l"OEM de votre serveur, y compris les débits requis, les chutes de pression et les exigences en matière de chimie des fluides.
Cartographiez les profils de température de l"eau primaire de votre installation pour établir la température d"approche requise pour le test.
Fournissez ces trois ensembles de données à un fabricant spécialisé pour obtenir une solution de test dimensionnée avec précision.
R : Les unités refroidies par air rejettent la chaleur directement dans la pièce environnante, testant ainsi les unités CRAC et le débit d"air ambiant. Les unités refroidies par liquide rejettent la chaleur directement dans la boucle de fluide secondaire du CDU. Cela valide l"infrastructure de refroidissement liquide, y compris les pompes, les échangeurs de chaleur et la dynamique des fluides, sans chauffer l"air ambiant.
R : Le débit est calculé en utilisant la charge thermique totale (kW), la capacité thermique spécifique du liquide de refroidissement et le différentiel de température cible (ΔT) entre l"alimentation et le retour. Des outils tels que l’outil de dimensionnement Green Grid CDU aident à établir ces lignes de base avec précision.
R : Les pompes CDU doivent vaincre la résistance hydraulique de l"équipement informatique. Si l"unité de test ne parvient pas à simuler cette chute de pression totale à travers les plaques froides, les performances de la pompe, la réponse du variateur de vitesse et la distribution globale du débit ne peuvent pas être vérifiées avec précision.
R : Non. Vous devez utiliser le fluide exact spécifié pour l"environnement de production (par exemple, PG25 ou eau traitée ultra-pure). L"utilisation de l"eau du robinet modifie les taux de transfert thermique, invalide les données de performance et introduit des contaminants qui provoquent de la corrosion ou une croissance biologique.
R : Il s"agit de la différence de température entre l"eau de refroidissement primaire entrant dans le CDU et le liquide de refroidissement secondaire sortant du CDU. Les unités de test vérifient que l"échangeur de chaleur maintient cette approche à pleine charge, travaillant à rebours à partir de l"eau la plus froide dont les copeaux ont besoin.
R : En programmant l"unité de test pour qu"elle exécute des étapes de charge soudaines et massives, ou en faisant échouer manuellement une pompe CDU principale pendant le fonctionnement. Cela permet aux opérateurs de vérifier que la pompe de secours s"enclenche immédiatement sans dépasser les seuils thermiques critiques dans la boucle secondaire.
