Une infrastructure électrique non testée crée d’énormes vulnérabilités opérationnelles. Un système UPS fournit une valeur nulle s"il ne parvient pas à prendre en charge l"installation lors d"une panne de service réelle. S"appuyer uniquement sur les autodiagnostics internes de l"UPS ou sur les tests en usine présente de graves risques. Vous devez valider les performances sous des contraintes électriques réelles et spécifiques au site. Les chefs de projet et les directeurs d"installations ont besoin d"un cadre définitif pour planifier, exécuter et évaluer les protocoles de test. Nous expliquerons comment garantir une alimentation continue sans mettre en péril les environnements informatiques en direct. En mettant en œuvre ces stratégies, vous pouvez vérifier en toute confiance votre groupe motopropulseur, isoler les risques et garantir une conformité standardisée sur l’ensemble de votre infrastructure critique. Une validation appropriée nécessite de pousser l"équipement à ses limites absolues avant qu"il ne voit une charge de serveur en direct. Cette approche distingue les installations résilientes de celles qui attendent une défaillance catastrophique.
Le timing est essentiel : les tests de charge post-installation doivent avoir lieu au plus tôt une semaine après le déploiement pour garantir que les batteries de l"onduleur sont complètement chargées, chimiquement stabilisées et prêtes pour des lectures précises de capacité.

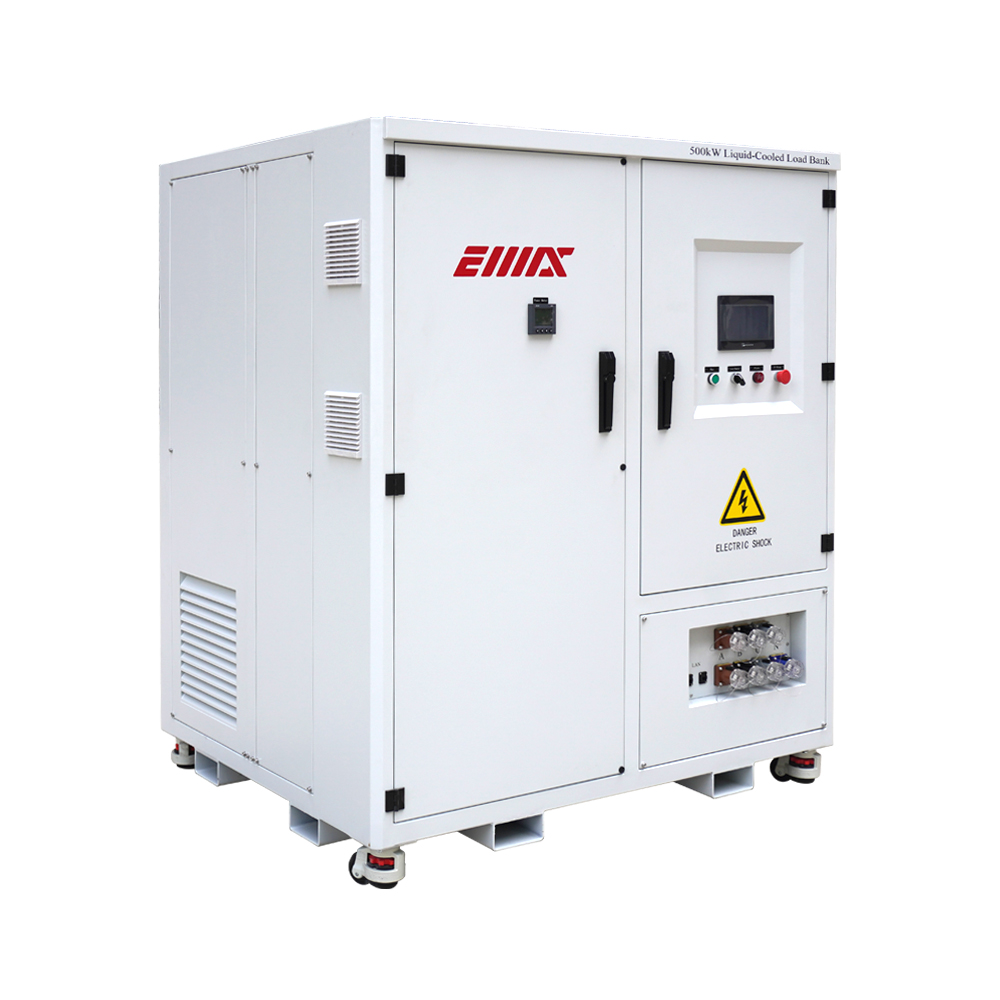

Validation holistique : des tests efficaces nécessitent de simuler des charges stables et transitoires à l"aide d"un banc de charge de centre de données dédié pour vérifier l"ensemble du groupe motopropulseur sur tous les points de conception fonctionnelle.
Isolement des risques : l"utilisation de bancs de charge externes contrôlés par ordinateur empêche les infrastructures critiques actives d"être exposées à une défaillance potentielle pendant la phase de tests de résistance.
Conformité standardisée : le respect des normes IEEE et des spécifications du fabricant pendant les tests est obligatoire pour maintenir les garanties, générer des rapports de tests de base et prouver la conformité des installations.
Table des matières
Vous devez établir des exigences de base strictes avant de lancer toute séquence de tests. L"objectif principal consiste à vérifier la stabilité de la tension de sortie, la régulation de fréquence et les limites de distorsion harmonique sous une charge nominale de 100 %. Les tests de charge fonctionnelle restent absolument nécessaires pour prouver la fiabilité du système. Cela implique de pousser le système UPS à travers tous les points fonctionnels pour lesquels il a été conçu pour gérer sous une contrainte maximale.
Ces points fonctionnels incluent le fonctionnement normal, le mode batterie, le mode éco et les transitions de dérivation statique. Les critères de réussite évoluent tout au long du cycle de vie de l"équipement. La mise en service initiale prouve que la capacité de conception répond aux exigences du site et valide la qualité de l"installation. Des tests de maintenance périodiques identifient la dégradation des composants, telle que le séchage des condensateurs ou la défaillance des IGBT, avant qu"une panne catastrophique ne se produise.
Les opérateurs doivent surveiller des mesures spécifiques pendant le test pour confirmer que le système répond aux normes opérationnelles. Un test réussi nécessite que l"équipement reste dans des tolérances strictes, quelle que soit la charge appliquée.
Mesure de performances | Tolérance standard | Indicateur de panne |
|---|---|---|
Régulation de tension | ±1 % de la puissance nominale | Chute de tension pendant une charge en régime permanent |
Stabilité de fréquence | ±0,1 Hz pendant le fonctionnement | Incapacité de synchronisation avec la source de contournement |
Distorsion harmonique totale (THD) | <3% pour les charges linéaires | Chaleur excessive dans les transformateurs |
Transfert de contournement statique | <4 millisecondes | Charge abandonnée pendant la transition |
Le coût de tests complets est faible par rapport à l’impact d’une panne inattendue. Les charges informatiques actives fournissent rarement des conditions de test stables et à pleine capacité, tandis que les charges simulées permettent aux ingénieurs de vérifier en toute sécurité les performances de l"onduleur à capacité maximale sans risquer les équipements critiques.

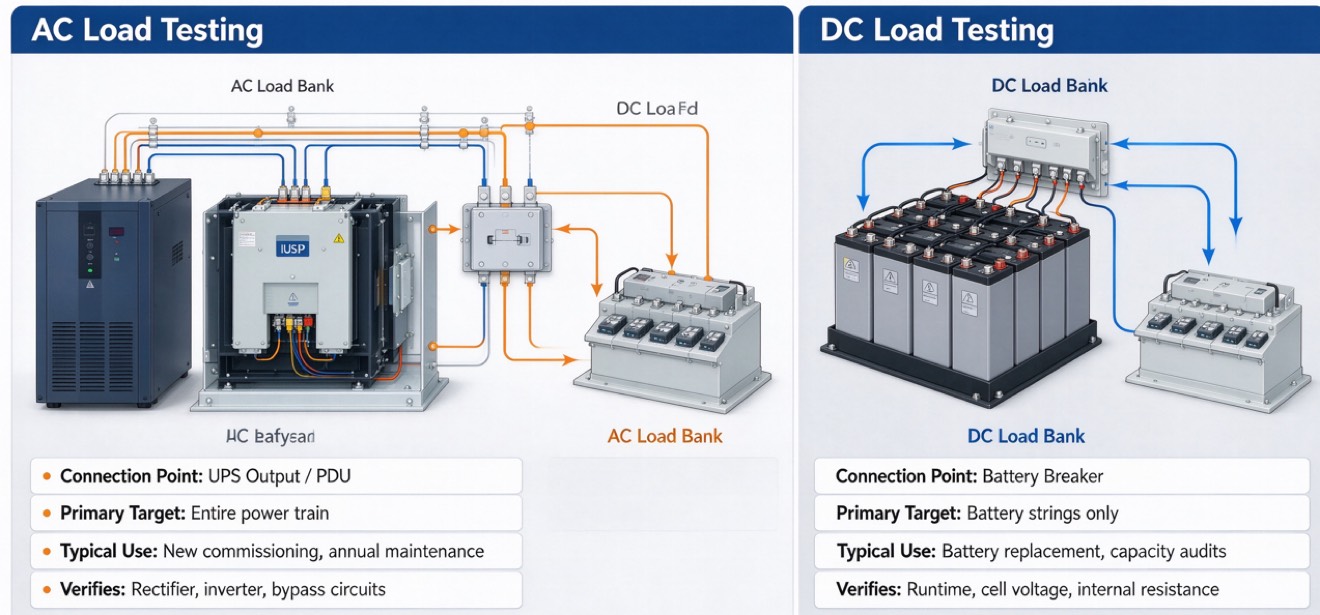

Les bancs de charge CA vérifient le chemin d"alimentation complet de l"onduleur, y compris les performances de l"onduleur, du redresseur et du bypass. Les bancs de charge CC testent directement les chaînes de batteries, fournissant des mesures précises de capacité et identifiant les faiblesses de chaque cellule. Les deux méthodes fournissent des données de validation différentes et sont souvent requises ensemble.
Les bancs de charge résistifs simulent une puissance purement active avec un facteur de puissance de 1,0. Ils jouent un rôle clé dans la vérification de base de la capacité et les tests de contrainte thermique. Ils convertissent entièrement l’énergie électrique en chaleur, testant la puissance brute en kilowatts (kW) du système UPS.
Les bancs de charge réactifs simulent des facteurs de puissance en retard ou en avance. La combinaison d'éléments résistifs et réactifs est nécessaire pour tester la pleine puissance apparente (kVA) de l'équipement. Les charges de serveurs informatiques modernes utilisent des alimentations à découpage qui créent des consommations électriques complexes. Une approche combinée imite avec précision ces conditions du monde réel. L'utilisation d'une appropriée banque de charge de centre de données garantit que vos tests reflètent le comportement réel du serveur plutôt qu'un scénario de laboratoire simplifié.
Vous devez délimiter les frontières entre FAT et SAT. FAT valide la qualité de fabrication dans un environnement d’usine contrôlé en utilisant un réseau électrique parfait et des températures ambiantes idéales. SAT valide l"onduleur au sein de l"écosystème électrique spécifique du site, en interagissant avec les générateurs de secours réels et les systèmes de mise à la terre des installations.
FAT ne peut pas remplacer SAT. Les vibrations du transport, les erreurs d"installation et l"intégration d"appareillages de commutation spécifiques au site introduisent de nouvelles variables qui ne se manifestent que sur site. Les chefs de projet doivent comprendre cette distinction pour éviter une fausse sécurité. Un onduleur peut parfaitement réussir le FAT mais échouer au SAT en raison d"un câblage sur site inapproprié, d"une mauvaise coordination des disjoncteurs ou de facteurs environnementaux.
Les vibrations du transport peuvent desserrer les connexions internes des jeux de barres.
Des erreurs de câblage sur site peuvent provoquer des décalages de rotation de phase.
Les problèmes de mise à la terre du site peuvent introduire du bruit en mode commun.
Le refroidissement de l"installation peut ne pas gérer le rejet de chaleur de l"onduleur.
La synchronisation du générateur peut échouer sous les étapes de charge réelles.
Avant de connecter des charges externes, effectuez des inspections visuelles, des contrôles de couple et une vérification du système. Confirmez l"intégrité des câbles, les paramètres du disjoncteur, la ventilation, les alarmes, les fonctions de dérivation, les circuits EPO et la communication BMS pour garantir un fonctionnement sûr.
Les tests en régime permanent appliquent des étapes de charge progressives, telles que 25 %, 50 %, 75 % et 100 %, pour vérifier la stabilité thermique et les performances des composants. Les tests transitoires appliquent des changements de charge soudains pour évaluer le rétablissement de la tension de l"onduleur et sa réponse dynamique dans des conditions de fonctionnement réelles.
Les tests de décharge de la batterie confirment l"autonomie réelle de la sauvegarde et identifient les cellules faibles. Mesurez la tension des cellules et la résistance interne tout au long du test pour établir l’état de la batterie et créer une référence de maintenance.
Accordez aux batteries nouvellement installées un temps de stabilisation suffisant avant de procéder au test. Attendre environ une semaine permet une charge flottante et une égalisation des cellules appropriées, garantissant des résultats de test de décharge précis et évitant les fausses pannes.
Les tests à pleine charge génèrent une chaleur importante qui peut submerger les systèmes de refroidissement des installations. Un acheminement des gaz d"échappement, une gestion des câbles et une surveillance de la température appropriés sont nécessaires pour éviter la surchauffe, les alarmes incendie et les dommages à l"équipement.
Établissez des procédures d’urgence claires avant les tests. Définissez les étapes d"abandon, les processus de retrait de charge et les responsabilités du personnel pour garantir un fonctionnement sûr de l"onduleur en cas de conditions anormales.
Compléter la documentation de test détaillée après l"exécution. Les rapports doivent inclure des données de performances, des résultats thermiques, des mesures de batterie et une vérification réussite/échec pour prendre en charge la conformité, les réclamations au titre de la garantie et la planification de la maintenance future.
Les procédures de test doivent être conformes aux normes reconnues telles que les directives de test des batteries IEEE et les exigences thermiques ASHRAE. La conformité garantit des résultats fiables, la sécurité et des enregistrements de mise en service défendables.
Choisissez des fournisseurs en fonction des certifications, de l"historique de sécurité, de la capacité de l"équipement et de la qualité des rapports. Les fournisseurs qualifiés doivent fournir des plans de test détaillés, des évaluations des risques, des capacités d"enregistrement des données et des rapports finaux complets.
L'exécution des tests du banc de charge UPS n'est pas une tâche de maintenance facultative. Elle reste la seule méthode empirique permettant de garantir la résilience électrique des centres de données et d’éviter les pannes catastrophiques. Les responsables des installations et des projets doivent choisir leurs paramètres de test en fonction des exigences spécifiques de niveau, de la tolérance au risque et des profils de charge critique. En isolant les risques et en validant l’ensemble du groupe motopropulseur, vous sécurisez les fondations de votre infrastructure critique.
Vérifiez vos calendriers de maintenance actuels pour identifier les lacunes dans les tests d’acceptation du site.
Définissez des paramètres de charge stricts pour tous les déploiements d’équipements à venir en fonction du niveau de votre installation.
Demandez des propositions de tests détaillées et des exemples de rapports auprès de fournisseurs certifiés et spécialisés.
Établissez un document complet sur les performances de base pour suivre la dégradation future des composants.
R : Effectuez des tests chaque année pour les installations critiques. Effectuez des tests plus fréquemment pour les chaînes de batteries vieillissantes ou immédiatement après des réparations majeures et des remplacements de composants pour vérifier l"intégrité du système.
R : Les tests doivent couvrir tous les paramètres de conception. Cela inclut le fonctionnement normal, le mode de décharge de la batterie, le mode éco et des transitions fluides vers le bypass statique sous pleine charge électrique.
R : Une unité résistive simule la puissance active avec un facteur de puissance de 1,0. Une unité réactive simule les facteurs de puissance informatiques réels, imitant la consommation électrique complexe des serveurs modernes.
R : Attendre permet à la chimie de la batterie de se stabiliser. Il garantit une charge flottante complète, ce qui est absolument nécessaire pour des lectures de capacité précises et pour éviter les fausses pannes pendant le cycle de décharge.
R : Oui, en utilisant des systèmes parallèles isolés. Cependant, il est fortement déconseillé sans mesures de sécurité strictes en raison du risque important de chute de la charge informatique critique en cas d"anomalie.
