Les pannes des centres de données entraînent de graves conséquences financières et de réputation. Une infrastructure d’alimentation et de refroidissement non testée est l’une des principales causes de ces pannes catastrophiques. Les gestionnaires d"installations s"appuient souvent sur des tests au niveau des composants lors des premières phases de mise en service. Cependant, il existe un écart considérable entre les vérifications isolées des équipements et la préparation opérationnelle réelle. Le déploiement d"équipements informatiques en direct sans valider la réponse de l"installation aux charges de pointe et transitoires présente un risque inacceptable. Vous ne pouvez pas vous permettre de découvrir un goulot d"étranglement en matière de refroidissement ou un échec de synchronisation du générateur après la mise en service des serveurs.
Pour combler cette lacune, les ingénieurs effectuent des tests de banc de charge dans les centres de données . Ce processus constitue la méthode définitive pour les tests de systèmes intégrés (IST), également connus sous le nom de mise en service de niveau 5. Il permet aux opérateurs de simuler en toute sécurité des charges informatiques complexes sur l’ensemble de l’installation. En déployant une chaleur synthétique et une consommation électrique, vous validez la redondance, testez les systèmes de sauvegarde et prouvez la résilience globale du système. Cela garantit que l'infrastructure gère les opérations quotidiennes et les basculements d'urgence soudains avant l'arrivée d'un seul serveur de production.
Validation complète : les bancs de charge sont obligatoires pour les tests de systèmes intégrés (IST) de niveau 5, mettant simultanément l"accent sur les systèmes électriques, de CVC et de secours sous des charges synthétiques contrôlées.
La configuration dicte la précision : le choix entre des bancs de charge montés en rack, au sol, résistifs et réactifs a un impact direct sur la validité du test, en particulier pour les évaluations du débit d"air et de la boucle de refroidissement.
Fiabilité du cycle de vie : au-delà de la mise en service initiale, les tests de routine des bancs de charge sont essentiels pour vérifier et entretenir les systèmes électriques tout au long de la durée de vie opérationnelle de l"installation.
Atténuation des risques : des tests rigoureux identifient les points de défaillance uniques, les défauts de réponse transitoires et les violations de confinement thermique avant le déploiement du serveur en direct.
Approvisionnement stratégique : le choix entre la location et l"achat d"un banc de charge pour centre de données dépend de la fréquence des tests, de l"échelle des installations et des capacités de maintenance à long terme.
Table des matières
Les tests de systèmes intégrés de niveau 5 vérifient que l"ensemble de l"installation peut fonctionner de manière fiable dans des conditions de charge nominale et de défaillance complètes. Les tests doivent confirmer les performances du système lors des pannes de services publics, des basculements de redondance et des scénarios de maintenance tout en maintenant des conditions d"alimentation et de refroidissement stables.
Les tests de charge synthétiques constituent un moyen sûr et contrôlé de simuler les demandes réelles d’énergie et de chaleur informatiques. Contrairement aux serveurs en direct, les bancs de charge permettent aux ingénieurs d"appliquer des charges précises et reproductibles sans risquer l"équipement opérationnel. Cela permet de tester à pleine charge les systèmes électriques et de refroidissement avant que l"installation ne devienne opérationnelle.
Les tests de charge doivent se poursuivre tout au long du cycle de vie de l’installation. Des tests réguliers permettent d"identifier les problèmes de vieillissement des équipements tels que la dégradation du générateur, la perte de capacité de la batterie de l"onduleur et la baisse des performances du système de refroidissement. Les tests de charge synthétiques de routine prennent en charge la maintenance préventive, vérifient la fiabilité et fournissent une preuve documentée de la disponibilité opérationnelle continue.
La validation électrique constitue l’épine dorsale de la mise en service des installations. Vous devez stresser chaque composant de la chaîne électrique, depuis la sous-station de service public jusqu"à la distribution au niveau du rack.
Les systèmes UPS nécessitent des tests à pleine charge pour vérifier l"autonomie de la batterie, les performances de décharge et le transfert de puissance fluide. Les charges synthétiques confirment que les systèmes de dérivation et les transitions d"onduleur fonctionnent correctement sans interrompre l"alimentation critique.
Les tests de charge garantissent que les générateurs diesel fonctionnent efficacement et évitent des problèmes tels que l"empilement humide causé par une charge insuffisante. Les charges synthétiques vérifient également les performances du commutateur de transfert automatique, la synchronisation du générateur et la capacité à gérer les changements soudains de la demande de puissance.
Les environnements informatiques haute densité nécessitent la validation des barres omnibus, des PDU et des systèmes électriques à courant élevé sous charge maximale. Les tests synthétiques combinés à l’inspection thermique permettent d’identifier les risques de surchauffe, les chutes de tension et les connexions électriques faibles.
Les systèmes de refroidissement doivent être testés pour garantir qu’ils peuvent éliminer la chaleur générée par les équipements informatiques. Les charges synthétiques simulent les conditions thermiques réelles et vérifient les performances des refroidisseurs, des tours de refroidissement, des unités CRAC, des pompes et des ventilateurs.
Les charges synthétiques génèrent une puissance calorifique réaliste pour tester l’ensemble de l’installation de refroidissement. Les ingénieurs évaluent la capacité de refroidissement, la stabilité de la température et la réponse de l"équipement lors de conditions thermiques changeantes.
Les tests à pleine charge vérifient l’équilibre du flux d’air et l’efficacité du confinement. Les ingénieurs identifient les flux d"air de dérivation, les points chauds et les problèmes de pression tout en optimisant la vitesse des ventilateurs et la répartition du flux d"air pour maintenir des températures de rack appropriées.
Les installations modernes s’appuient de plus en plus sur des mix énergétiques complexes, notamment des micro-réseaux solaires, éoliens et locaux.
L’intégration de sources d’énergie renouvelables pose des problèmes en matière de qualité de l’énergie. Les charges synthétiques simulent les demandes électriques pour tester la stabilité et les capacités de partage de charge des micro-réseaux. Vous devez valider la réponse transitoire lorsque les panneaux solaires chutent soudainement en raison de la couverture nuageuse. Les tests garantissent que les systèmes de stockage d"énergie par batterie (BESS) ou les générateurs traditionnels comblent instantanément le retard, maintenant une fréquence et une tension stables pour la charge informatique critique. Les tests d"îlotage prouvent que l"installation peut se déconnecter du réseau électrique principal et fonctionner de manière autonome sur son micro-réseau sans abandonner la charge critique.
La sélection du profil électrique correct est cruciale pour une simulation précise. Vous devez adapter l"équipement de test aux caractéristiques de charge prévues de l"installation.
Les unités résistives simulent la puissance active pure. Ils testent le système à un facteur de puissance de 1,0, convertissant entièrement l’énergie électrique en chaleur. C"est idéal pour tester les systèmes de refroidissement, l"autonomie des batteries UPS et la capacité de base du générateur. Les unités réactives introduisent des inductances ou des condensateurs. Ils testent la puissance apparente (kVA), généralement avec un facteur de puissance en retard de 0,8. Cela simule la consommation électrique complexe des charges de moteur, des transformateurs et des anciennes alimentations des serveurs.
Utilisez des unités résistives lorsque votre objectif principal est la validation thermique ou le test d"équipements informatiques modernes à facteur de puissance corrigé. Choisissez des unités réactives lors de la mise en service de grands systèmes UPS ou lors du test de la capacité de l"alternateur des générateurs de secours. De nombreux protocoles IST complets nécessitent une combinaison des deux pour solliciter pleinement l"infrastructure électrique. Une unité combinée résistive/réactive permet aux ingénieurs d"ajuster le facteur de puissance de manière dynamique pendant le test.

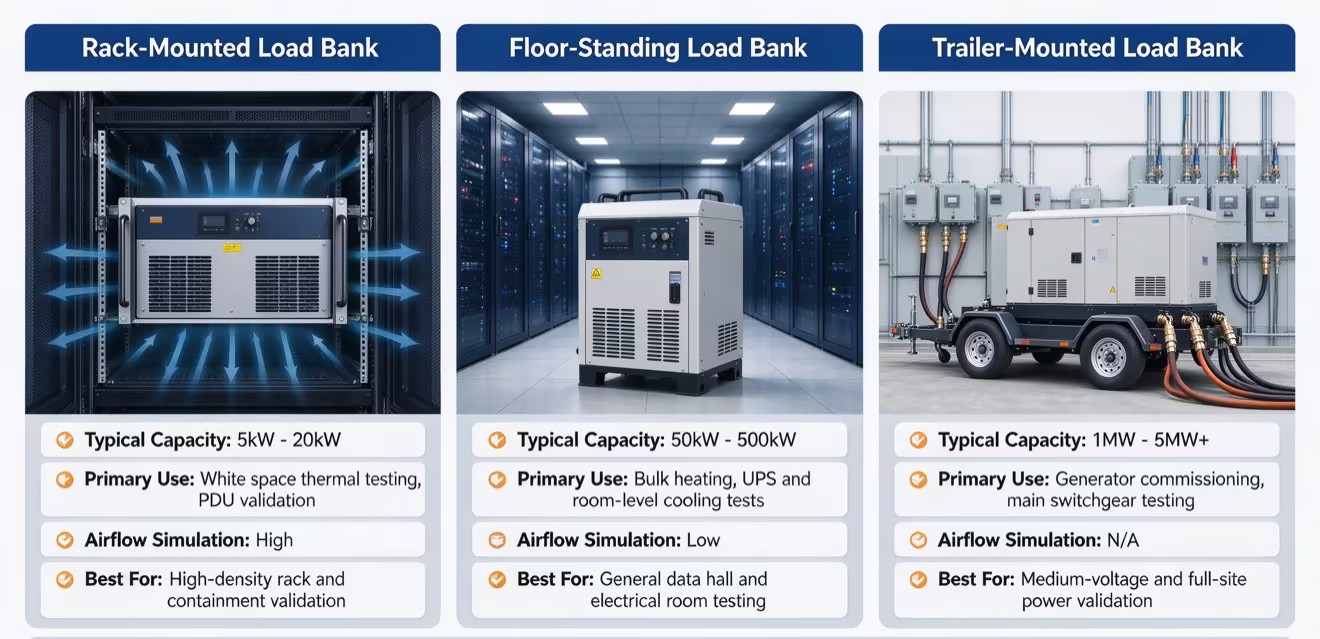

L"emplacement physique dicte la précision du flux d"air et des tests thermiques. Le déploiement d"un facteur de forme incorrect invalide les données de performances de refroidissement.
Ces unités de 19 pouces s"installent directement dans les armoires de serveurs. Ils fournissent une simulation très précise et localisée de la chaleur et du flux d’air. Les unités rack imitent exactement les schémas d’échappement des équipements informatiques. Ils sont essentiels pour valider le confinement des allées chaudes/froides, les PDU au niveau du rack et les mesures Delta-T précises dans l"espace blanc. Si vous testez une conception de rack haute densité de 40 kW, vous devez utiliser des unités montées en rack pour prouver que le système de confinement peut gérer la densité thermique localisée.
Les unités portables de taille moyenne permettent des tests de charge en vrac. Ils sont généralement déployés dans des salles de données ou des salles électriques. Bien qu"ils génèrent une consommation thermique et électrique importante, ils ne simulent pas avec précision le flux d"air au niveau du rack. Ils sont mieux utilisés pour mettre l"accent sur la distribution d"énergie en vrac, les systèmes UPS et la capacité de refroidissement globale au niveau de la pièce. Les ingénieurs utilisent souvent ces unités pour appliquer une charge thermique de base à la pièce avant d"effectuer un réglage précis avec des unités montées en rack.
Des unités externes de plusieurs mégawatts sont déployées à l"extérieur de l"installation. Ils se connectent directement à l"appareillage primaire ou aux générateurs. Ces unités massives sont utilisées pour la mise en service initiale du générateur, les tests moyenne tension et la validation de la sous-station de service public avant que le câblage interne de l"installation ne soit terminé. Ils utilisent des câbles camlok robustes pour gérer des milliers d"ampères en toute sécurité.
Un dimensionnement précis évite les sous-tests et les dommages à l"équipement. Vous devez calculer la capacité totale requise en fonction de la puissance nominale maximale en kW ou en kVA de l"installation.
Ne comptez pas sur une seule unité massive pour l’espace blanc. Utilisez plutôt plusieurs unités en réseau pour charger progressivement l’installation. Cette approche modulaire vous permet de répartir la chaleur uniformément dans le hall de données, reflétant avec précision un environnement de serveur entièrement équipé. Les unités en réseau peuvent être contrôlées à partir d"une seule interface, permettant des étapes de charge précises et synchronisées. Lors du dimensionnement, tenez toujours compte de la conception de redondance N+1 ou 2N. Vous devez disposer d"une charge synthétique suffisante pour pousser les systèmes principaux à 100 % tout en vérifiant que les systèmes redondants restent en veille.
Appliquer correctement la charge est tout aussi important que la charge elle-même. Déverser 100 % de sa capacité sur un système froid est dangereux et fournit de mauvaises données de diagnostic.
Les ingénieurs doivent appliquer une charge progressivement pour surveiller la stabilité du système. Cette approche incrémentielle identifie en toute sécurité les points faibles avant qu’une panne catastrophique ne se produise. Une procédure de terrain standard suit une séquence stricte :
Appliquez 25 % de charge et maintenez pendant 30 minutes. Vérifiez la stabilité de la tension initiale et l’activation du système de refroidissement.
Augmentez à 50 % de charge et maintenez pendant 1 heure. Surveillez les températures de la batterie UPS et la chaleur d’échappement du générateur.
Augmentez à 75 % de charge et maintenez pendant 2 heures. Effectuez des analyses par thermographie infrarouge sur tous les panneaux électriques et les joints des barres blindées.
Augmentez à 100 % de charge et maintenez pendant 4 à 8 heures. Vérifiez la capacité de refroidissement maximale et le Delta-T dans toutes les allées de confinement.
Une fois la stabilité en régime permanent prouvée, vous devez tester la réponse transitoire. Cela implique d’appliquer des étapes de charge soudaines et importantes. Vous pouvez réduire la charge de 100 % à 50 % instantanément, ou la faire passer de 25 % à 75 %. Les tests transitoires valident le temps de réponse des régulateurs de tension sur les générateurs. Cela prouve que les VFD du système de refroidissement peuvent rapidement accélérer ou décélérer les pompes à eau glacée pour s"adapter aux changements thermiques soudains. Si la tension d"un générateur chute trop bas lors d"un pic transitoire, l"équipement informatique en aval redémarrera. Les tests transitoires identifient ces problèmes de réglage du régulateur et du régulateur.
Les centres de données ne fonctionnent pas avec une charge statique. La demande d"énergie fluctue en fonction du trafic utilisateur, des planifications de sauvegarde et des cycles de calcul.
Un logiciel de test avancé programme la charge synthétique pour imiter ces fluctuations. Les ingénieurs créent des profils dynamiques qui reproduisent les courbes de charge quotidiennes, hebdomadaires et mensuelles typiques. Cela mesure avec précision les tendances de consommation d’énergie et l’efficacité du système de refroidissement sur des périodes prolongées. Le profilage dynamique permet d"ajuster les systèmes d"automatisation de l"installation. Il garantit que les refroidisseurs et les pompes fonctionnent avec une efficacité maximale pendant les jours à fort trafic et les nuits à faible trafic. En simulant un cycle de calcul de 24 heures, les gestionnaires d"installations peuvent optimiser leur efficacité d"utilisation de l"énergie (PUE) avant la mise en service.
Les tests n’ont aucun sens sans une documentation rigoureuse. Vous devez prouver que l’installation fonctionne comme prévu.
Les scripts de mise en service doivent être conformes aux normes de l"industrie, telles que les directives ASHRAE TC 9.9 pour les enveloppes thermiques et les exigences de certification Uptime Institute Tier. Vous devez capturer des données haute résolution pendant le test. Cela inclut les chutes de tension, les variations de fréquence et les différences de température. Ces données constituent la base du manuel opérationnel de l"installation. Il fournit la preuve indéniable aux parties prenantes et aux locataires que l"infrastructure répond à ses mesures de tolérance aux pannes et de performances conçues. Un logiciel d"enregistrement automatisé des données capture ces mesures à des intervalles inférieurs à la seconde, fournissant une vue granulaire des performances du système lors des événements de basculement.
L"achat de bancs de charge nécessite un investissement initial élevé, mais offre une disponibilité immédiate aux organisations ayant des besoins fréquents de mise en service. La location convertit le coût en dépense opérationnelle, ce qui la rend adaptée aux tests occasionnels, aux mises à niveau ou aux projets de maintenance tout en évitant la dépréciation des actifs.
Posséder des bancs de charge nécessite un espace de stockage, un étalonnage régulier, une maintenance et une gestion complexe du transport. Les prestataires de location s"occupent généralement de l"entretien, de l"étalonnage, de la livraison, du câblage et du retrait des équipements, réduisant ainsi la charge de travail opérationnelle et permettant aux installations d"utiliser des équipements testés uniquement en cas de besoin.
Utilisez le cadre suivant pour guider votre stratégie d"approvisionnement en fonction du profil opérationnel de votre installation.
Profil opérationnel | Fréquence des tests | Stratégie recommandée | Avantage principal |
|---|---|---|---|
Hyperscale / Construction continue | Hebdomadaire / Mensuel | Achat | Disponibilité immédiate, utilisation des actifs à long terme. |
Fournisseur de colocation | Déploiements trimestriels/phasés | Hybride (posséder des unités de rack, louer de grandes unités externes) | Équilibre l’agilité des tests localisés avec l’échelle des tests en masse. |
Entreprise / Installation unique | Mise en service annuelle / ponctuelle | Louer | Zéro maintenance, préserve le capital. |
Les tests des bancs de charge du centre de données ne constituent pas une dépense facultative. Il s’agit d’un investissement critique d’atténuation des risques, essentiel pour prouver la fiabilité des installations et entretenir les systèmes électriques. Sauter le niveau 5 IST entraîne des pannes catastrophiques et des pannes thermiques une fois les serveurs actifs déployés. Lors de la sélection d"un partenaire de test ou d"un fournisseur d"équipement, donnez la priorité à la précision de leurs outils de simulation, à leurs fonctionnalités de sécurité robustes et à leurs capacités d"enregistrement de données haute résolution.
Auditez vos scripts de mise en service de niveau 5 actuels pour vous assurer qu"ils imposent des tests de charge de conception à 100 % et des scénarios de réponse transitoire.
Consultez un ingénieur en mécanique pour mapper le placement de votre charge synthétique directement au modèle de dynamique des fluides numérique (CFD) de votre installation.
Inspectez vos générateurs de secours existants et planifiez un brûlage à pleine capacité pour éliminer l’empilement humide accumulé.
Examinez les contraintes logistiques de votre site, y compris la capacité du quai de chargement et les limites des monte-charges, avant de finaliser l"achat d"équipement.
R : IST, ou mise en service de niveau 5, est la phase de test finale avant la mise en service d"une installation. Il valide que tous les systèmes mécaniques, électriques et de contrôle fonctionnent de manière cohérente à pleine charge de conception. Il garantit que les systèmes de secours, tels que les générateurs et les unités UPS, répondent correctement aux pannes de services publics et aux contraintes thermiques simulées.
R : Le dimensionnement est basé sur la puissance nominale maximale en kW ou en kVA de l"installation. Les ingénieurs calculent la charge informatique totale attendue ainsi que la puissance requise pour les systèmes de refroidissement et auxiliaires. Plusieurs unités en réseau sont souvent utilisées pour charger progressivement l"installation jusqu"à 100 % de sa capacité.
R : Les unités montées en rack s"installent directement dans les armoires de serveur, imitant avec précision les modèles spécifiques d"évacuation de la chaleur et de flux d"air des équipements informatiques réels. Les unités au sol fournissent de la chaleur globale mais ne peuvent pas valider avec précision le confinement des allées chaudes/froides ou les différences de température au niveau des racks.
R : Les tests doivent être effectués au moins une fois par an. Des tests de routine empêchent l"empilement humide dans les générateurs diesel, vérifient l"état de la batterie de l"onduleur et garantissent que l"infrastructure de refroidissement vieillissante peut toujours gérer les charges thermiques maximales sans risquer les serveurs de production en direct.
R : Oui. Les unités résistives génèrent une chaleur précise et mesurable (BTU) pour stresser les boucles d"eau glacée et les unités CRAC. Ils consomment également un ampérage élevé et soutenu pour valider les barres omnibus aériennes, les PDU et les boîtiers de dérivation conçus pour les racks de calcul haute densité.
R : Les unités résistives testent la puissance active pure (kW) à un facteur de puissance de 1,0, convertissant entièrement l"énergie en chaleur. Les unités réactives testent la puissance apparente (kVA) à un facteur de puissance en retard (généralement 0,8), simulant la consommation électrique complexe des charges de moteur et des anciennes alimentations.
R : La sécurité nécessite le strict respect des limites relatives aux arcs électriques et un dimensionnement approprié des câbles. L"équipement doit comporter des arrêts automatiques en cas de surchauffe et des capteurs de perte de débit d"air. Seul le personnel certifié doit exécuter des tests pour gérer les risques d"incendie et électriques graves associés aux charges de plusieurs mégawatts.
