Banque de charge RLC vs banque de charge AC : laquelle devriez-vous choisir ?

Les décisions d'achat concernant les équipements de test électrique créent souvent un dilemme complexe pour les gestionnaires d'installations. Vous devez choisir avec précision entre un banc de charge AC standard et un banc de charge RLC hautement spécialisé . La sur-spécification de votre équipement de test gaspille inutilement de précieuses ressources d’ingénierie. À l’inverse, une sous-spécification conduit directement à des manquements catastrophiques à la conformité lors des audits critiques. Établissons clairement la base technique. Une unité RLC fonctionne techniquement sur courant alternatif. Pourtant, la terminologie industrielle utilise « banc de charge CA » exclusivement pour décrire les unités résistives ou résistives-inductives standard. Pendant ce temps, « RLC » désigne des unités de test de précision contenant des éléments résistifs, inductifs et capacitifs. Nous avons rédigé cet article pour fournir un cadre clair et axé sur l'ingénierie. Vous découvrirez exactement comment sélectionner le bon équipement en fonction de règles de conformité strictes. Nous explorerons également de manière approfondie des profils de test spécifiques. Ce guide garantit que votre installation répond en toute confiance aux normes réglementaires.

Points clés à retenir

• Les bancs de charge CA standard (résistifs/inductifs) sont idéaux pour 90 % des tests de routine de production d'électricité, y compris les générateurs diesel, les systèmes UPS standard et le profilage de charge de base.
• Les bancs de charge RLC sont strictement nécessaires pour tester les équipements connectés au réseau (comme les onduleurs solaires) afin de simuler des charges non linéaires complexes et de vérifier la protection anti-îlotage.
• Le principal facteur de décision est la conformité : si votre installation doit répondre à des normes strictes d'intégration au réseau (par exemple, IEEE 1547 ou UL 1741), une unité RLC n'est pas négociable.
• L'achat de systèmes RLC nécessite un investissement en capital nettement plus élevé et une formation des opérateurs plus avancée par rapport aux unités AC standard.

Définir les exigences techniques : définir la ligne de base

Les ingénieurs doivent bien comprendre la base de référence de l’équipement avant d’exécuter des tests de certification. Les unités de test standard utilisent généralement des éléments résistifs purs. Ces éléments convertissent l’énergie électrique en énergie thermique de manière sûre et efficace. Ce processus thermique permet aux opérateurs de vérifier la capacité électrique réelle, mesurée en kilowatts (kW). Une charge purement résistive applique un facteur de puissance unitaire de 1,0. Cela teste le moteur principal, tel que le bloc moteur diesel réel.

De nombreuses unités commerciales intègrent également des composants inductifs. Les inducteurs permettent aux techniciens de tester les facteurs de puissance en retard. Lorsque nous introduisons des éléments inductifs, nous testons la capacité de l"alternateur à gérer la puissance réactive. Cette capacité est cruciale pour les environnements gérant des charges fortement motorisées. La plupart des installations visent un facteur de puissance retardé de 0,8 lors des fonctionnements de routine des générateurs diesel.

Il faut également clarifier spécifiquement le sigle « RLC ». It stands for Resistive, Inductive, and Capacitive components. L"ajout d"un élément capacitif modifie complètement la dynamique de test. Il permet aux installations de simuler avec précision les principaux facteurs de puissance. Les composants capacitifs simulent les principaux facteurs de puissance souvent générés par de longs câbles ou des réseaux d"éclairage LED modernes.

De plus, le condensateur crée un circuit résonant précis. Lors d"une véritable résonance, les réactances inductives et capacitives s"annulent parfaitement. Cette annulation précise crée un état de puissance réactive nulle. Les installations sont ici confrontées à un problème commercial spécifique. La décision ne consiste jamais à trouver une machine universellement « meilleure ». Au lieu de cela, vous devez aligner la technologie choisie sur vos mandats de tests réglementaires distincts. Vous devez vérifier ce que demande le service public local ou l"inspecteur de sécurité avant de continuer.

Banques de charge CA standard : capacités, limites et cas d"utilisation idéaux

Ces unités de test traditionnelles offrent une vérification hautement fiable et robuste. Ils confirment facilement les valeurs nominales exactes des générateurs rotatifs. Une utilisation opérationnelle régulière empêche activement l’empilement humide du moteur diesel. Le carburant non brûlé s’accumule rapidement si les générateurs fonctionnent sous des charges extrêmement légères. L’application d’une charge thermique complète brûle efficacement cette accumulation dangereuse.

Les opérateurs s’en servent également largement pour les tests de base de réponse transitoire. Les techniciens appliquent généralement une charge électrique dans des blocs progressifs spécifiques. Ils pourraient commencer à 25 pour cent, puis passer à 50, 75 et enfin 100 pour cent de la capacité nominale. Cette charge échelonnée vérifie que les régulateurs du générateur répondent correctement aux demandes de tension soudaines. Vous pouvez appliquer des blocs de charge soudains pour mesurer avec précision les chutes de tension.

La simplicité opérationnelle reste un avantage considérable pour les unités standard. Les techniciens nécessitent une formation spécialisée minimale pour les utiliser en toute sécurité. Les systèmes de contrôle appliquent généralement des charges échelonnées à l’aide d’interfaces très simples. Les opérateurs actionnent un interrupteur à bascule et des contacteurs robustes engagent immédiatement les résistances internes.

Cependant, vous finirez par rencontrer des limites de mise en œuvre strictes. Les unités standard ne peuvent en aucun cas simuler les principaux facteurs de puissance. Ils ne peuvent pas non plus tester les conditions de résonance précises requises aujourd’hui. Les tests avancés d’onduleurs connectés au réseau nécessitent absolument les deux capacités.

Les applications principales incluent les scénarios suivants :

• Générateurs de secours pour installations critiques protégeant les grands hôpitaux et les centres de données tentaculaires. Les hôpitaux dépendent de cette vérification exacte. Si l’alimentation électrique chute, les équipements de sauvetage nécessitent immédiatement de l’électricité. Des tests réguliers garantissent que les systèmes de sauvegarde gèrent ces afflux soudains de manière transparente.
• Protocoles de test standard d'alimentation sans interruption (UPS) et tests de décharge profonde de la batterie.
• Travaux de maintenance de routine et tests d'acceptation en usine (FAT) pour les groupes électrogènes conventionnels au diesel et au gaz naturel.
• Profilage de charge thermique de base pour les systèmes de secours CVC commerciaux.

Bancs de charge RLC : précision d"ingénierie pour la simulation de réseaux complexes

Les applications de grille avancées nécessitent un niveau de précision technique nettement plus élevé. Des unités spécialisées ajustent les facteurs de puissance exactement selon les spécifications de l"utilisateur. Ils gèrent de manière transparente les charges électriques en avance et en retard. Ils correspondent également parfaitement à des fréquences de résonance spécifiques lors d’événements simulés de défaillance du réseau.

Les onduleurs connectés au réseau sont soumis à des obligations réglementaires anti-îlotage strictes à l’échelle mondiale. En cas de panne du réseau électrique public, l"onduleur local doit s"arrêter immédiatement. Cette déconnexion de sécurité critique protège les travailleurs des services publics qui réparent les lignes électriques externes. Envisagez une ferme solaire locale qui réinjecterait de l’énergie dans le réseau municipal. Si la chute d"un arbre coupe la ligne électrique principale, les onduleurs solaires doivent détecter instantanément la chute de tension. Ils doivent cesser la production d’électricité en quelques millisecondes.

Pour tester ce mécanisme en laboratoire, les ingénieurs utilisent des éléments capacitifs et inductifs. Ils correspondent exactement à la puissance électrique de l"onduleur. Une unité RLC simule un environnement de charge locale parfaitement équilibré. Cela fait effectivement croire à l’onduleur que le réseau reste actif. Une fois que la charge locale correspond parfaitement à la sortie de l’onduleur, les techniciens déconnectent l’alimentation principale du service public. L"onduleur doit reconnaître la perte du réseau, même si la charge locale reste parfaitement équilibrée. Ce processus spécifique constitue le test de résistance ultime pour les capteurs de sécurité internes.

La mise en œuvre implique des réalités structurelles et opérationnelles importantes. Ces systèmes de précision présentent une complexité thermique et structurelle élevée. Ils nécessitent des mécanismes de refroidissement robustes pour protéger les condensateurs internes sensibles. Les opérateurs ont besoin d"un logiciel PC avancé pour gérer des séquences de tests complexes. Les communications Modbus et les interfaces graphiques spécialisées gèrent exclusivement le réglage précis par micro-étapes.

Les applications principales incluent :

• Tests de certification des onduleurs solaires photovoltaïques et des systèmes d'éoliennes massives.
• Validation des contrôleurs de micro-réseaux et tests complexes de synchronisation de phases.
• Vérification de la sécurité des infrastructures de recharge rapide des véhicules électriques (VE).
• Mise en service de base des systèmes avancés de stockage d’énergie par batterie (ESS).

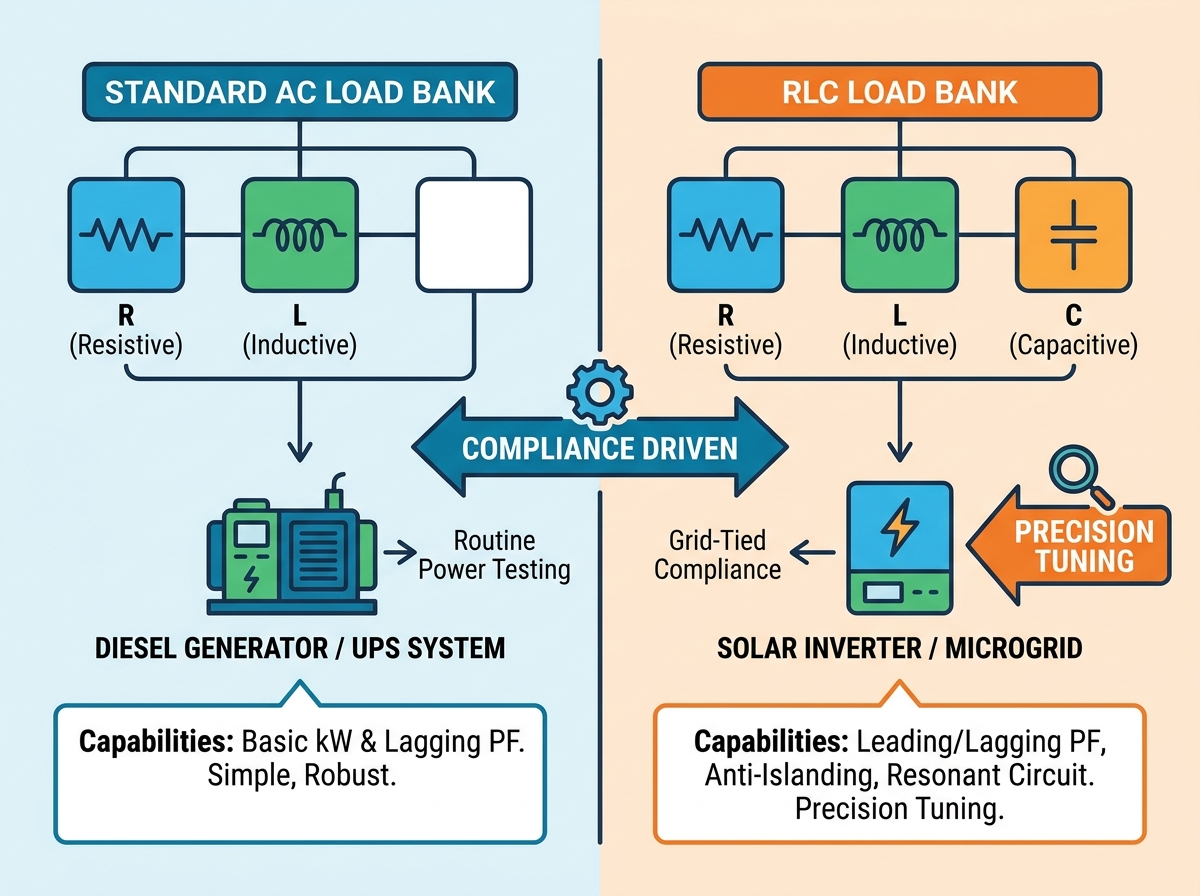

Différences fondamentales entre RLC et banque de charge AC pour les tests

Lors de l'évaluation des différences entre les bancs de charge RLC et AC à des fins de test , tenez compte attentivement des limites techniques. Vous devez regarder bien au-delà des puissances nominales de base en kilowatts. Les modèles standard privilégient la simplicité robuste et la durabilité élevée. Les modèles spécialisés donnent la priorité aux micro-ajustements et aux simulations environnementales rigoureuses. La matrice comparative ci-dessous met clairement en évidence les principaux points de divergence.

Une intégration complexe nécessite souvent des liaisons fibre optique dédiées entre les modules. Cela élimine la latence des données lors des tests de résonance à grande vitesse. Vous pouvez clairement voir comment chaque unité répond à des objectifs d’ingénierie fondamentalement différents.

Cadre d"évaluation : présélection de la bonne solution pour votre installation

Suivez ces étapes progressives exactes pour sélectionner l’équipement approprié pour votre organisation.

1. Auditez votre équipement sous test (EUT) : Tout d'abord, classez vos appareils électroniques avec précision. Testez-vous principalement des machines tournantes comme des générateurs diesel lourds ? Ou testez-vous l’électronique de puissance à semi-conducteurs liée au réseau, comme les onduleurs de micro-réseau ? Les équipements à semi-conducteurs nécessitent généralement des matrices de tests hautement spécialisées.
2. Cartographier les exigences réglementaires : identifiez minutieusement vos règles d'interconnexion des services publics. Vos prochains tests exigent-ils la conformité IEEE 1547 ou UL 1741 ? Si votre inspecteur de sécurité exige une preuve anti-îlotage documentée, optez immédiatement pour un modèle RLC spécialisé. Les unités standard ne peuvent pas réussir ces audits.
3. Évaluez l’infrastructure des installations : Évaluez très soigneusement l’espace physique de votre laboratoire. Examinez les exigences de refroidissement des gaz d’échappement et les limites spécifiques d’encombrement au sol. La dissipation thermique reste un facteur opérationnel majeur. Ces machines évacuent des milliers de pieds cubes d’air chaud par minute. Vous devez calculer les distances de dégagement avec précision pour éviter la recirculation thermique. Si de l’air chaud évacué pénètre à nouveau dans les entrées de refroidissement, la machine se mettra hors ligne prématurément. Vérifiez vos styles de connexion électrique dès le début. Choisissez entre des barres omnibus en cuivre permanentes ou des raccords à came à connexion rapide temporaires.
4. Évaluez les demandes en ressources opérationnelles : regardez au-delà de la phase d’approvisionnement initiale. Tenez compte des exigences des opérateurs qualifiés. Les contacteurs complexes et robustes exigent des programmes de maintenance préventive rigoureux. Les licences de logiciels de tests spécialisés nécessitent également une gestion administrative continue. Évitez de sur-spécifier votre équipement si les tests résistifs-réactifs standard satisfont pleinement à votre code municipal local.

Risques en matière d’approvisionnement et obstacles à la mise en œuvre

Les acheteurs sont souvent confrontés à des défis techniques cachés au cours des cycles d’approvisionnement standard. Les unités de test standard sont généralement expédiées rapidement depuis les usines. À l’inverse, les unités très complexes sont rarement des éléments disponibles dans le commerce. Attendez-vous à des délais d’ingénierie et de fabrication nettement plus longs. Les cycles de production s"étendent généralement sur plusieurs mois pour les unités de précision personnalisées.

Vous devez examiner attentivement la résolution de l’étape de charge minimale avant de finaliser tout bon de commande. Les tests anti-îlotage nécessitent des étapes de charge ultra-fines pour obtenir une résonance parfaite. Vous avez souvent besoin d"incréments de réglage de 10 W ou 10 VAR. Les modèles moins chers ne parviennent généralement pas à fournir cette résolution nécessaire. Si vous ne parvenez pas à composer la fréquence exacte, le test anti-îlotage échoue automatiquement.

Enfin, vérifiez rigoureusement vos systèmes d’acquisition de données (DAQ). Le logiciel de test doit s’intégrer de manière transparente à l’architecture actuelle de votre installation. Les organismes de certification exigent des preuves irréfutables de conformité. Votre système DAQ doit capturer les formes d"onde de tension et de courant à des intervalles rapides de quelques millisecondes. Vous devez capturer avec précision les événements transitoires à grande vitesse lors de pannes simulées. Assurez-vous que votre équipement d’enregistrement de données existant se synchronise parfaitement. Des taux d’échantillonnage incompatibles gâcheront des heures de tests de certification coûteux. Si votre matériel souffre d"une latence des données, vous ne pouvez pas prouver que l"onduleur s"est arrêté dans le délai strictement prescrit.

Conclusion

Les unités résistives standard restent les bêtes de somme hautement fiables des tests de production d"énergie conventionnels. Ils gèrent parfaitement les générateurs de secours et les grands systèmes UPS. À l’inverse, les unités RLC spécialisées fonctionnent comme des outils avancés de conformité réglementaire. Les systèmes modernes d’énergie renouvelable exigent ce niveau précis de précision des tests.

Consultez toujours directement vos ingénieurs de conformité dès le début du processus. Vérifiez méticuleusement vos profils de test exacts avant de lancer un appel d’offres formel. Ce processus diligent vous assure de sécuriser une unité garantissant des données pures et à l’épreuve des audits. Agissez dès aujourd’hui en cartographiant avec précision vos futurs besoins en matière de tests. Ne faites jamais de compromis sur la sécurité du réseau ou sur la fiabilité de base des équipements.

FAQ

Q : Puis-je utiliser un banc de charge CA standard pour tester un onduleur solaire ?

R : Vous pouvez l’utiliser pour des tests de capacité de charge de base. Cependant, vous ne pouvez pas l’utiliser pour la certification anti-îlotage obligatoire. La stricte conformité anti-îlotage nécessite les éléments capacitifs précis que l"on trouve uniquement à l"intérieur d"une unité RLC spécialisée.

Q : Pourquoi les bancs de charge RLC sont-ils beaucoup plus complexes à construire ?

R : Ils comprennent des condensateurs haute tension et des inductances finement réglées. Ils nécessitent également des systèmes de contrôle avancés à haute résolution. Ces composants uniques équilibrent simultanément avec précision la résistance, l’inductance et la capacité. Cela nécessite une surveillance technique intense pendant la fabrication.

Q : Un banc de charge RLC est-il capable d’effectuer des tests résistifs standard ?

R : Oui. Vous pouvez facilement le faire fonctionner en mode purement résistif. Il fonctionne effectivement comme une unité standard. Cette polyvalence opérationnelle profite grandement aux laboratoires modernes testant plusieurs types d’équipements électriques.
